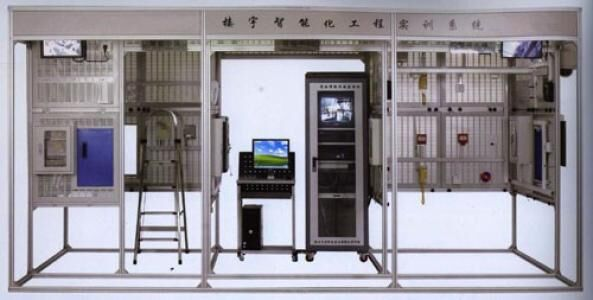

SBLY-1樓宇智能化工程實訓系統平臺
一、產品概述:
1、本系統是為職業院校、職業教育培訓機構研制的樓宇智能化技術實訓考核設備，根據智能建筑行業樓宇智能化的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，包含了計算機技術、網絡通信技術、綜合布線技術、安保巡更、DDC技術等，強化了樓宇智能化系統的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。它適合樓宇智能化工程技術、機電安裝工程等相關專業的教學和培訓。
2、該系統在結構上以智能建筑模型為基礎，包含了智能大樓、智能小區、管理中心和樓道等典型結構，涵蓋了對講門禁及室內安防、閉路電視監控及周邊防范、消防報警聯動、綜合布線安保巡更和DDC監控及照明控制六個系統，各系統既可獨立運行，也可實現聯動。通過此系統進行項目訓練，檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。
二、產品特點
1、該裝置涵蓋了對講門禁及室內安防、閉路電視監控及周邊防范、消防報警聯動、綜合布線安保巡更和DDC監控及照明控制六個系統，具有多角度考核訓練的特點。實訓平臺擴展性功能強大，可增設智能家居系統、遠程抄表系統等其它系統。
2、該裝置模擬典型建筑結構，通體采用鋁合金型材和鐵質網孔板，并選用市場上技術成熟、低電壓安全型器件，因而具有真實、美觀、可靠和安全的特點。
三、技術性能
1.輸入電源：單相三線AC220V±10% 50Hz
2.工作環境：溫度-10℃~40℃ 相對濕度≤85% （25℃） 海拔≤4000m
3.裝置容量：≤1kVA
4.外形尺寸：3.12m×1.58m×2.3m
5.安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準
四、實訓內容
1.可視對講門禁及室內安防實訓
2.閉路電視監控及周邊防范實訓
3.消防報警聯動實訓
4.綜合布線實訓
5.安保巡更管理實訓
6.DDC監控及照明控制實訓
五、對講門禁及室內安防系統實訓
1.系統安裝、接線和調試。
2.設置室外主機地址為001棟01單元。
3.設置室內分機地址，分別為101房間、102房間。
4.室外主機呼叫室內分機，實現可視對講。
5.室內分機呼叫管理中心機，實現對講。
6.室外主機呼叫管理中心機，實現可視對講。。
7.單元用戶密碼開鎖。
8.室內分機主動開鎖。
9.可視對講軟件能記錄并處理開門與報警信息。
10.多功能室內分機實現安防功能。
11.按下緊急按鈕，室內分機立即將報警信號上傳到管理中心機，聲光報警器發聲。
12.居家布防時，紅外和幕簾探測器功能被禁閉，其他探測器工作正常。
13.外出布防時，所有探測器均能正常工作。
14.室內分機檢測到探測器動作后，啟動聲光報警器，同時上報給管理中心機。
六、閉路視頻監控及周邊防范系統實訓
通過安裝、接線和調試，該系統應實現如下的功能：
1.各類常見設備的安裝與接線操作。
2.監視器的圖像調整、視頻切換、瀏覽設置。
3.矩陣輸出視頻的切換，包括不同輸出通道的切換、輸出視頻的切換。
4.矩陣視頻隊列切換，使輸出的視頻按照一定的時間、順序進行切換。
5.矩陣控制云臺轉動、調節鏡頭、預置點設置。
6.硬盤錄像機視頻切換，實現單畫面的切換及四畫面的切換。
7.硬盤錄像機控制云臺轉動、、自動軌跡、線掃的操作。
8.手動錄像及錄像查詢。
9.定時錄像及錄像查詢。
10.硬盤錄像機報警聯動錄像，實現外部報警輸入、動態監測報警輸入、聯動錄像、報警、云臺自動控制及錄像查詢。
七、綜合布線系統實訓
1.通過安裝、接線和調試，該系統應實現如下的功能：
2.按照ANSI/TIA/EIA 568- B標準制作兩根網絡跳線，使用線纜測試儀測試為正常。
3.按照ANSI/TIA/EIA 568-B標準進行網絡布線，測試通斷狀態正常。
4.制作兩根語音跳線，并測試其通斷正常。
5.設置電話程控交換機的電話端口：801、802，分別對應電話號碼：801、802。
6.使用電話跳線連接電話機到電話插座，并且能夠正常通話。
7.監控視頻通過網絡信息的傳輸測試
八、安保巡更管理系統實訓
1.通過安保巡更設備的的認識與作用
2.線路設計與系統安保信息的導入
3.了解巡更管理軟件的使用和信息查詢統計等
4.線路規劃和時間規劃設定
5.人員信息輸入與事件信息錄入與處理
九、消防報警聯動實訓
1.消防報警聯動系統元件、作用、組成和原理的認識實訓
2.火災和報警聯動模擬操作實訓
3.消防主機面板上指示燈和按鍵功能操作實訓
4.消防主機狀態的認識操作實訓
5.消防主機基本功能操作實訓
6.修改時間操作實訓
7.修改密碼操作實訓
8.不同密碼權限的操作實訓
9.通訊管理操作實訓
10.本機自檢操作實訓
11.打印管理操作實訓
12.系統初始化操作實訓
13.總數查詢操作實訓
14.本機信息操作實訓
15.事件記錄查詢操作實訓
16.火警記錄查詢操作實訓
17.設備啟停操作實訓
18.按組回路編輯操作實訓
19.單點回路編輯操作實訓
20.屏蔽開放操作實訓
21.自動登錄操作實訓
22.聯動編程操作實訓
23.聲光聯動設置操作實訓
24.元件的結構識別與安裝實訓
25.線路故障的判斷與處理實訓
26.程序設置錯誤的判斷與糾正實訓
27.按線路圖將各部分連線實訓
28.設計并安裝一個簡易應用系統
十、DDC控制系統實訓
1.通過安裝、接線和調試，該系統應實現如下的功能：
2.連接DDC和照明控制電路。
3.使用DDC控制器的強制輸出按鈕，能夠控制兩組照明系統的開關。
4.將五組照明系統的開關狀態開關接入DDC控制器，并采集五路信號狀態。
5.編寫DDC控制程序，實現照明系統的開關控制。
6.使用節能控制模塊的任務列表，控制各區域燈的亮滅，燈的開關模塊的輸出通道控制。
上位機監控系統（力控組態軟件）能通過手動和自動兩種方式控制燈的開關。
五、系統組成及設備的配置
該系統由型材房間模型和可視對講門禁及室內安防、閉路電視監控及周邊防范、消防聯動系統、綜合布線巡更管理系統和DDC監控及照明控制六個系統組成。整體結構采用開放式和拆裝式設計，學生可對各器件進行拆裝、調試、運行。
表1-1 框架基本配置表
|
序號 |
項目內容 |
規格、技術指標 |
數量 |
單位 |
|
1 |
智能建筑模型 |
由鋁合金型材框架和安裝布線網孔板組成，4660mm×2580mm×2300mm。（長×寬×高），分為智能大樓、智能小區、管理中心和樓道等區域，智能大樓設計為兩層結構，器件采用內六角螺絲和工程塑料卡件配合安裝。 |
1 |
臺 |
|
2 |
安裝布線網孔板 |
1500mm×750mm |
14 |
塊 |
|
1500×300mm |
3 |
塊 | ||
|
1500*600 mm |
3 |
塊 | ||
|
3 |
大樓總電源箱 |
漏電保護器DZ47-63LE 2P/10A，配DC12V，DC24V， |
1 |
套 |
|
4 |
DDC控制箱 |
漏電保護器DZ47-32LE 2P/6A 、DC24V/2A、、HW5208、ARM2F-L/24V繼電器 |
1 |
套 |
|
5 |
電腦桌 |
600mm×600mm×800mm（長×寬×高） |
1 |
臺 |
|
6 |
監控控制屏 |
450*450*1450 |
1 |
臺 |
|
7 |
鋁材人字梯 |
900mm×250mm×1200mm（長×寬×高） |
1 |
把 |
|
8 |
工程塑料卡件 |
15mm×5mm×4mm（長×寬×高） |
500 |
個 |
|
9 |
計算機 |
主流品牌電腦 |
1 |
套 |
表1-2 各系統基本配置表
|
序號 |
名稱 |
配置內容 |
數量 |
||
|
1 |
消防報警聯動系統 |
智能消防控制主機 |
1臺 |
||
|
總線式智能溫度傳感器 |
1個 |
||||
|
總線式智能燃氣傳感器 |
1個 |
||||
|
總線式智能煙傳感器 |
1個 |
||||
|
消防警燈 |
1個 |
||||
|
輸入/輸出模塊 |
1個 |
||||
|
輸入模塊 |
1個 |
||||
|
總線式消防專用手動報警模塊 |
1個 |
||||
|
2 |
對講門禁及室內安防系統 |
單元門口主機 |
1臺 |
||
|
單戶門口機 |
1臺 |
||||
|
室內可視對講模塊 |
1個 |
||||
|
可視對講模塊（帶安防） |
1個 |
||||
|
通訊轉換模塊 |
1個 |
||||
|
聯網器 |
1個 |
||||
|
管理中心機 |
1個 |
||||
|
門磁開關 |
1個 |
||||
|
家用緊急求助按鈕 |
1個 |
||||
|
被動紅外探測器 |
1個 |
||||
|
被動紅外幕簾探測器 |
1個 |
||||
|
燃氣探測器 |
1個 |
||||
|
感煙探測器 |
1個 |
||||
|
3 |
視頻監控系統 |
硬盤錄像機 |
1臺 |
||
|
全向云臺（一體式云臺） |
1套 |
||||
|
云臺解碼器（云臺一體式） |
1個 |
||||
|
半球紅外攝像機 |
1臺 |
||||
|
數字自動對焦一體化攝像機 |
1臺 |
||||
|
有線/無線二用攝像機 |
1臺 |
||||
|
聲光報警器 |
1個 |
||||
|
二光束對射探測器 |
1套 |
||||
|
緊急按鈕 |
1個 |
||||
|
液晶彩色監視器 |
1臺 |
||||
|
4 |
安保巡更管理系統 |
巡更棒 |
1臺 |
||
|
電源造配器 |
1個 |
||||
|
信息鈕點 |
8個 |
||||
|
人員鈕點 |
2個 |
||||
|
管理軟件 |
1套 |
||||
|
通訊USB線 |
1條 |
||||
|
5 |
綜合布線系統 |
RJ45配線架 |
1臺 |
||
|
以太網交換機 |
1臺 |
||||
|
電話程控交換機 |
1臺 |
||||
|
電話配線架 |
1臺 |
||||
|
底盒 |
1個 |
||||
|
電話模塊 |
1個 |
||||
|
網絡模塊 |
1個 |
||||
|
電話機 |
2部 |
||||
|
RJ11水晶頭 |
1盒 |
||||
|
RJ45水晶頭 |
1盒 |
||||
|
6 |
DDC監控系統 |
DDC控制器 |
1套 |
時間模塊、 | |
|
網絡適配器、 |
1個 |
||||
|
射燈、吸頂燈 |
5套 |
||||
|
編程軟件、組態軟件、 |
套 |
||||
|
開關 |
5個 |
||||
表1-3 工具和配件基本配置表
|
序號 |
名稱 |
內容 |
數量 |
備注 |
|
1 |
工具 |
網線鉗 |
1把 |
安裝工具 |
|
打線鉗 |
1把 | |||
|
線纜測試儀 |
1把 | |||
|
小一字螺絲刀 |
1把 | |||
|
小十字螺絲刀 |
1把 | |||
|
長柄螺絲刀 |
1把 | |||
|
剪刀 |
1把 | |||
|
剖線鉗 |
1把 | |||
|
尖嘴鉗 |
1把 | |||
|
斜口鉗 |
1把 | |||
|
2 |
耗材配件 |
PVC線槽 |
20米 |
安裝器件 |
