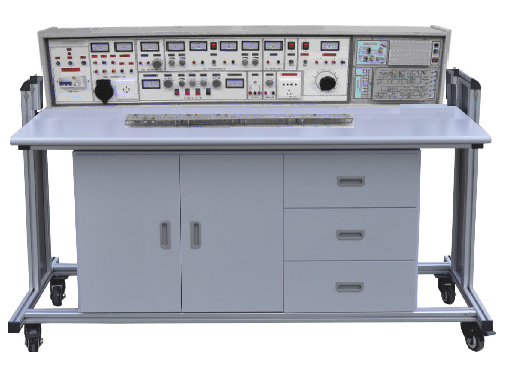

SBTZH-186B 通用電工/電子/自動控制原理綜合實驗室設備

　

一、產品的特點：

電工/電子/自動控制原理綜合實驗室成套設備具有較完善的安全保護措施，較齊全的功能。實驗桌中央配有通用電路板，電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。實驗元件制成透明創新模塊，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。本實驗臺實驗功能齊全，是高等、中等、職業院校理想的換代產品。

二、實驗臺及操作桌結構：

1．實驗臺外殼尺寸：123×35×20cm

2．三相保險座

3．三相電源輸入指標

4．總開關：實驗臺電源總開關，帶漏電、過載保護

5．試驗按鈕：試驗漏電開關漏電功能

6．電源輸入指示1只

7．電源輸出指示3只(紅、綠、黃三色)

8．交流電壓表：指示輸出線電壓

9．電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況

10．接線座5只：A單元三相四線及地線輸出

11．電流表W相電流輸出指示

12．O/I開關：三相四線電源輸出控制(提高安全系數)

13．接線座2只：B單元交流低壓電源輸出

14．電表(2A)：B單元交流電流指示

15．旋鈕：B單元3-24V交流低壓選擇輸出

16．開關：C單元雙路直流穩壓電源開關

17．旋鈕：C單元雙路Ⅰ路穩流調節

18．旋鈕：C單元雙路Ⅱ路穩流調節

19．接線座2只：C單元Ⅰ路直流穩壓輸出

20．保險座：C單元雙路穩壓電源保險

21．電表4只：雙路穩壓電源電壓、電流指示

22．接線座：D單元直流5V穩壓輸出

23．電表：D單元電流0.5V輸出指示

24．開關1：控制各低壓交流電、信號源

25．開關2：控制E單元交直流調壓電源

26．電表：E單元交流電壓輸出指示

27．接線座4只：E單元交流、直流輸出口

28．旋鈕：E單元0～240V電壓調節

29．插座：G單元220V輸出插座

30．旋鈕：音頻功率放大器音量調節

31．接線座2只：音頻信號輸入

32．按鈕：?jiǎn)未蚊}使能開關

33．接線座3只：?jiǎn)未蚊}沖輸出口

34．液晶屏：顯示輸出頻率、波形、及波形輸出衰減值

35．頻率調節模塊：數字式鍵盤輸入所需的波形頻率

36．波形先擇模塊：數字式鍵盤輸入所需的波形

37．波形輸出口：輸出選擇的波形

38．波形輸出幅度調節：細調波形輸出幅度

39．方波占空比調節：調節方波輸出占空比

40．直流偏置調節：調節波形輸出直流偏置

41．智能型功率表、功率因數表

42．實驗桌面尺寸：160×70cm

43．通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗

44．儲存板：放置元件盒

45．左儲存柜：放置儲存板（帶門鎖）

46．抽屜：放置常用工具

47．右儲存柜：放置儲存板（帶門鎖）

48．示波器：型號不限（用戶自備）

49．工具

三、實驗臺主要技術指標：

1、輸入工作電源：三相四線

2、輸出電源及信號

A單元：三相四線

B單元：交流3、6、9、12、15、18、24V

C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便，輸出最大電流為2A，具有預 設式限流保護功能。

電壓穩定度：<10-2           負載穩定度：<10-2           紋波電壓：<5mv

D單元：直流穩壓5V，電流0.5A

E單元：交直流電壓0～240V連續可調，電流2A

F單元：220V電壓輸出，供外接儀器使用。

3、單次脈沖源：每次均可輸出一對正負脈沖

4、功率輸出函數發生器：

1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。

2）大屏幕LCD顯示輸出頻率、波形、減值。

3）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

4）頻率范圍: 0.1HZ~3MHz, 采用數字鍵盤直接輸入數字設定頻率。

5）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

6）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

7）內外測頻功能：頻率計最高測量范圍0.1HZ -100MHz，自動換檔。

5、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。

6、智能型功率表、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。

7、自動控制原理實驗系統：該系統配合學校開設自動化類專業的"自動控制理論"，"過程控制"，"自動控制系統"，"化工自動化"，"計算機控制"等課程而設計的小型電子實驗?zāi)�擬教學實驗裝置，使用簡單、方便，參數選擇范圍大，可靈活地對控制系統進行電子模擬，增加了微機相連的接口，利用普通微機及一塊CAE-98板卡（另購），即可取代長余輝示波器、超低頻信號發生器、X-Y紀錄儀等附屬設備。8、絕緣電阻：>5MΩ

9、漏電保護：漏電動作電流≤30mA

四、結構與配備(二十四座為例)

（一）構成與配備(以二十四座為例)

1、實驗操作桌12張，一桌二座。操作桌桌面中央設置通用電路插扳（尺寸:35×90cm），電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。創新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面(如需要在桌上放置電機、焊接等).實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。

2、學生實驗機頭，共12臺，每張學生實驗操作桌上配置l臺。

3、示教控制臺1臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。尺寸為160×70cm。

4、設備配置清單（以二十四座為例）

NO	配置名稱	型號規格	單位	數量	備注
1	教師主控臺		套	1	具有控制學生電源及演示功能
2	學生機頭		臺	12
3	學生桌		個	12
4	電工電子透明創新實驗?zāi)�塊		套	13	詳見清單一
5	電機	380V/180W	臺	13
6	學生桌面板		塊	12
7	自動控制原理實驗系統		套	13
8	自動控制原理實驗套件		套	13
9	絕緣皮		張	13
10	凳子		張	25
11	專用實驗導線		套	13
12	指導書		套	13
13	工具		套	13
（1）	螺絲刀	小十字	把	13
（2）	螺絲刀	大十字	把	13
（3）	螺絲刀	小一字	把	13
（4）	螺絲刀	大一字	把	13
（5）	剝線鉗		把	13
（6）	尖觜鉗		把	13
（7）	萬用表	MF-47	只	13

表一   電工/電子透明創新實驗?zāi)�塊配置清單（每臺）

電工電子透明創新實驗?zāi)�塊名稱	型   號/規   格	數   量	備   注
電  阻	0.5Ω	1	1/2W
電  阻	1Ω	1	1/2W
電  阻	5.1Ω	2	1/2W
電  阻	51Ω	1	1/2W
電  阻	100Ω	3	1/4W
電  阻	150Ω	1	1/4W
電  阻	200Ω	1	1/4W
電  阻	300Ω	2	1/4W
電  阻	330Ω	2	1/4W
電  阻	430Ω	1	1/4W
電  阻	470Ω	1	1/4W
電  阻	510Ω	2	1/4W
電  阻	680Ω	2	1/4W
電  阻	820Ω	2	1/4W
電  阻	1K	3	1/4W
電  阻	1.5K	1	1/4W
電  阻	2K	2	1/4W
電  阻	2.4K	2	1/4W
電  阻	2.7K	1	1/4W
電  阻	3.3K	3	1/4W
電  阻	3.9K	1	1/4W
電  阻	4.7K	1	1/4W
電  阻	5.1K	1	1/4W
電  阻	6.8K	2	1/4W
電  阻	10K	4	1/4W
電  阻	13K	1	1/4W
電  阻	20K	2	1/4W
電  阻	39K	2	1/4W
電  阻	51K	1	1/4W
電  阻	100K	2	1/4W
電  阻	200K	1	1/4W
電  阻	1M	1	1/4W
電  阻	10M	1	1/4W
電 位 器	470Ω	1	1/2W
電 位 器	1K	2	1/2W
電 位 器	4.7K	1	1/2W
電 位 器	10K	1	1/2W
電 位 器	22K	1	1/2W
電 位 器	100K	1	1/2W
電 位 器	470K	2	1/2W
電解電容	1UF	1	16V
電解電容	10UF	3	16V
電解電容	47UF	3	16V
電解電容	220UF	1	35V
電解電容	470UF	1	35V
瓷片電容	300P	1	63V
瓷片電容	1000P	2	63V
瓷片電容	0.01UF	3	63V
瓷片電容	0.1UF	1	63V
瓷片電容	0.47UF	1	63V
瓷片電容	2UF	1	250V
音頻輸入變壓器		1
音頻輸出變壓器		1
變 壓 器	220/6V.6V.24V	1	8W
電  感	8Ω	1
電  感	390UH	1
電感(鎮流器)	8W	1
二 極 管	4007	4
二 極 管	2AP9	1
發光二極管		2
穩壓二極管	2CW54	1
穩壓二極管	2CW76	1
晶 振	10M	1
場效應管	3DJ6	1
單 結 管	BT33	1
晶 閘 管	KP1	2
三 極 管	3DG6	2
三 極 管	3DG12	1
三 極 管	3AX31	2
三 極 管	3DA1	1
三端穩壓	7805	1
指示燈(信號燈)	6V   0.1A	1
開 關		4
喇 叭	8Ω/0.2W	1
繼電器	6V	1
音樂集成	4V	1
電平開關和邏輯電平指示		1
燈  泡	220V/15W	12	自    備
燈  座		12
條形磁鐵		1
原副線圈		1
直流電表	5MA	1
直流電表	10MA	1
直流電表	50MA	3
直流電表	200MA	1
直流電表	1V	1
直流電表	15V	1
直流電表	±100UA	1
交流電表	500MA	3
日光燈管	8W	1
日光燈座		2
起 動 器		1
集 成 座	14腳	2
集 成 座	16腳	1
集成運放	UA741	2
定 時 器	NE555	1
TTL與非門	74LS00	1
TTL非 門	74LS04	1
TTL與 門	74LS08	1
TTL與非門	74LS20	1
TTL或 門	74LS32	1
譯 碼 器	74LS42	1
TTL觸發器	74LS74	1
七段譯碼器	74LS247	1
全 加 器	74LS283	1
CMOS或非門	CD4002	1
共陽數碼器	546R	1
交流接觸器	CJ10﹣10A 380V	5
按鈕﹣紅	LA19﹣11	2
按鈕﹣綠	LA19﹣11	4
三相閘刀	HK8﹣16/3	1
熱繼電器	JRO﹣20/3	2
時間繼電器	JS7﹣2A  380V	2
