SBDJTD-1型電力拖動一體化實訓設備

電力拖動實訓室設備、面向?qū)�業： 機電一體化技術、機械制造與自動化、電氣自動化技術 、實訓目的、 通過實驗實訓幫助廣大學生加強對理論知識的理解，并在實訓的進行過程中，通過理論知識的拾取、轉換、分析方法，使學生掌握電氣控制線路安裝及調試的基本的操作技能，提高學生的動手能力。本實訓室還可用高級維修電工技能鑒定的培訓和考核。 電力拖動實訓室設備主要實訓項目及功能 、主要培訓《機床電氣控制系統運行與維護》、《常用電氣設備控制檢修與維護》、《高級維修電工考證培訓》等課程實訓、實驗教學以及相關的職業技能鑒定，可開展實訓常用低壓電器元件的拆卸、組裝、維修�；�本電氣控制線路的設計、安裝、調試及維護。 典型機床電氣控制線路的原理及應用。 工廠車間電氣控制線路設計、安裝與調試。

（實驗臺結構參考圖片，具體以實物掛件配置為準，也可按客戶要求定做）

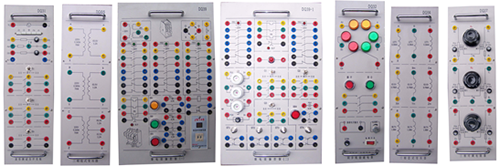

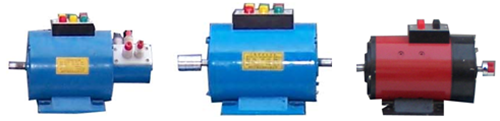

（ 部分掛件及電機示例）

一、概述

本裝置綜合了目前我國高等院校"電機學"、"電機與拖動"、"控制微電機"、"電機控制"、"繼電接觸控制"、 "工廠電氣控制"等課程實驗大綱的要求。特別適用于高等院�，F(xiàn)有的電機、電氣技術實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件。

二、實驗裝置特點

1、綜合性強 本裝置掛件配齊時可完成目前國內各類院校電機，電力電子及電氣控制學科課程的全部實驗項目。

2、適應性強 能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。

3、整套性強 從儀器儀表、專用電源、電機及其它實驗部件到實驗連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配置。

4、直觀性強 各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。

5、科學性強 裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控制實驗，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎；

6、開放性強 控制屏供電隔離（浮地設計），并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實驗創造了條件，有利于提高學生分析問題和解決問題的能力。

三、技術性能

1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量：＜1.5KVA

4、重 量： 350Kg

5、外形尺寸：187×70×160cm3

四、裝置的基本裝備

1、DQ01電源控制屏(鐵質噴塑結構，鋁質面板)

(1) 交流電源

提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)�？烧{(diào)交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。

(2) 高壓直流電源兩路

    提供220V(1A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源（內設過流過壓保護措施）各一組，并設有直流數顯電壓表及切換開關。

(3) 人身安全保護體系

設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；

設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。

設有電壓型漏電保護器，控制屏若有漏電現象，即切斷電源。

實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。

（4）實驗管理器：具有設定時間、到時報警、切斷電源及記錄各種告警次數等功能。

 (5) 控制屏正面大凹槽內，設有兩根圓鋼管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用�？刂破羶蓚�(cè)設有三極220V電源插座及三相四極380V電源插座。設有實驗裝置照明用的220V、40W日光燈一盞。

2、DQ02實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。

3、DQ03-1固定電機導軌、光電編碼器測速系統及數字轉速表。

包括固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。測速系統采用高精度光電編碼器測速系統，克服了用測速發電機測速線性度差，測量不精確等缺點。

4、DQ05三相組式變壓器（三只相同的單相變壓器組成，原邊220V/0.35A，副邊55V/1.4A）

5、DQ06三相芯式變壓器

三相芯式變壓器（三柱鐵芯結構的三相三繞組變壓器，每柱鐵芯上均裝高壓、中壓和低壓三個繞組，其額定值分別為127V/0.4A、63.6V/0.8A、31.8V/1.6A）

6、DQ07直流復勵發電機（Un=DC200V ， IN=0.5A ，  PN=100W ， n=1600RPM ，絕緣等級E ）

7、DQ08直流串勵電動機

額定電壓、額定電流、額定功率和額定轉速分別為220V、0.8A、120W、1400r/min

8、DQ09直流并勵電動機（（Un=DC220V ， IN=1.1A ，  PN=185W ， n=1500RPM ，絕緣等級E ）

9、DQ10三相鼠籠式異步電動機（Un= AC3800V/220V，接法 Y/Δ，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）

10、DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1380RPM，功率120W ,電流0.6A，絕緣等級E）

11、GDQ12線繞式異步電機起動與調速電阻箱

提供0、2、5、15、35五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。

12、DQ14三相同步電機

作為發電機使用時PN（W）=170W，UN(V)=220（Y），IN(A)= 0.45A， nN(r/min)= 1500，UfN（V）=14V，IfN（A）=1.2A，絕緣等級E級。

（作為電動機使用時，PN（W）=90W，UN(V)=220（Y），IN(A)= 0.35A， nN(r/min)= 1500，UfN（V）=10V，IfN（A）=0.8A，絕緣等級E級。

13、DQ15單相電容起動異步電動機（AC220V，轉速 1400 RPM，功率90W ,電流1.45A，啟動電容35uF ，絕緣等級E）

14、DQ16單相電容運轉異步電動機Un=220V、IN=1.0A、PN（W）=120W、n=1420r/min

15、DQ17單相電阻起動異步電動機額定電壓、額定電流、額定功率和額定轉速分別為220V、1.45A、90W、1400r/min

16、DQ18三相雙速異步電動機YY /△連接時額定電壓、額定電流、額定功率和額定轉速分別為220V（YY/△）、0.6/0.6A、120/90W、2820/1400r/min

17、DQ19校正直流測功機（（Un=220V、IN=2.2A、PN=355W、n=1500r/min，絕緣等級E）

即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。

18、DQ20三相鼠籠式異步電動機  （繼電接觸控制器實驗用 ）

19、DQ22直流數字電壓、電流表(三只)

★(1) 數顯智能直流電壓表一只：

1)測量范圍：0-1000V, 設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。

2) 2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。

3)測量精度：±0.5%+2。

4)抽樣率：5次/秒

5)工作溫度范圍：-20℃～+50℃。

6)上位機具有實時監視及關斷功能。

7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)�儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

★（2）數顯智能直流電流表二只：

1)測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。

2)2.7寸TFT液晶屏顯示四位測量值，超量程提示。

3)測量精度：±0.5%+2。

4)抽樣率：5次/秒

5)工作溫度范圍：-20℃～+50℃。

6)上位機具有實時監視及關斷功能。

7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)�儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

★ 20、DQ25單三相智能型功率、功率因數表

1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。

2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。

3)負載類型：L、R、C。

4)測量精度：±0.5%+2。

5)抽樣率：5次/秒

6)工作溫度范圍：-20℃～+50℃。

7)上位機具有實時監視及關斷功能。

8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)�儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

21、DQ26三相可調電阻器(三組90Ω×2/1.3A/150W瓷盤電阻)

22、DQ27三相可調電阻器(三組900Ω×2/0.41A/150W瓷盤電阻)

23、DQ28三相可調電抗器

每相均由一個1H/0.5A的固定電抗器和一個0～250V的自耦調壓器組成，既可作固定電感和可調電抗器使用，也可作自耦調壓器使用。

24、DQ29可調電阻器、電容器

提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。

25、DQ31波形測試及開關板

由變壓器波形測試部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。

26、DQ32旋轉燈、并網開關、同步機勵磁電源

由并網用的三組相燈<黃、綠、紅各兩只>,一組并網開關和一組同步機勵磁電源<5～40V/2.5A可調>組成。

27、DQ34智能轉矩、轉速、輸出功率測試

可直接數字顯示轉矩、轉速、輸出功率。

28、DQ39繼電接觸控制(一)

提供交流接觸器（線圈電壓220V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓220V）一只，變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一只）三只。面板上畫有器件的外形，并將各器件的工作端子引到面板上，供實驗接線用，器件的工作狀態均有發光二極管指示。面板設有搖臂結構，可看到具體器件并對可需要調節的器件進行調節。

29、DQ39-1繼電接觸控制(二)

提供中間繼電器（線圈電壓220V）二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈、保險絲座各一只。各器件的工作端子均已引到面板上，供實驗接線用，中間繼電器及熱繼電器的工作狀態用發光二極管指示。

30、DQ44數/模交流電流表

由三只數字交流電流表和一只指針式精密交流電流組成。 測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。指針式精密交流電流表一只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～5A，分0.3A、1A、3A、5A四檔，精度1.0級，直鍵開關切換，設有超量程指示，告警等功能。

31、DQ45數/模交流電壓表

由三只數字交流電壓表和一只指針式精密交流電壓表組成。

指針式精密交流電壓表1只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～500V，分10V、30V、100V、300V、500V五檔，輸入阻抗1MΩ，精度1.0級，直鍵開關切換，每檔均有超量程告警、指示及切斷總電源功能。

32、SB05實驗連接線

實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

33-SB-2-軟啟動裝置掛箱-1套

34-SB-3-變頻器調速裝置掛箱-1套

35-SB-4-星三角形啟動裝置掛箱-1套

36-SB-5-自耦降壓?jiǎn)��?dòng)裝置掛箱-1套

37-SB-6-電動機正反轉掛箱裝置-1套

38、配套教學軟件資源(具有軟件著權)

★1）配套教學資源：電機與變壓器仿真教學軟件(具有軟件著權)

一、產品概述

電機與變壓器仿真教學軟件依據《職業院校數字校園建設規范》（教職成函[2015]1 號）與教育部頒布的有關專業教學大綱而設計，選取典型的電機與變壓器，圍繞其核心知識點和技能點展開，兼顧教師的課堂教學，力爭達到軟件的職業性、情境性、過程性、交互性的相互交融。

本軟件包括功率電機、控制電機、信號電機和變壓器4個實訓單元，共18個典型的實訓項目，每個實訓項目下設有外形結構、工作原理、拆裝過程、故障檢測、常見應用、考考你等數目不等實訓任務。

本軟件既可支持教師的課堂演示教學，亦可支持學生進行課前預習，重點支持學生在理論課后進行的自主仿真實訓，并可在此基礎上實現技能考核。

二、實訓項目

包括功率電機、控制電機、信號電機和變壓器 4 個實訓單元。

1.功率電機

包括電單相異步電動機、三相異步電動機、直線電機、直流電動機、交直流兩用電動機 5 個實訓項目。

2.控制電機

包括步進電機、伺服電機、直流無刷電機、開關磁阻電機 4 個實訓項目。

3.信號電機

信號電機包括測速發電機、自整角機、旋轉變壓器 3 個實訓項目。

4.變壓器

單相變壓器、三相變壓器、電流互感器、電壓互感器、自耦變壓器、電焊變壓器 6 個實訓項目。

三、適用范圍

軟件主要用于高職高專機電一體化技術、電氣自動化技術、機電設備維修與管理、電氣自動化技術，也可用于中等職業學校機電技術應用、機電設備安裝與維修、電機電器制造與維修等專業。本產品既有助于相關專業教師的教學，又可以網絡運行，滿足學生自主學習的要求。

★2）配套教學資源：電力拖動仿真教學軟件(具有軟件著權)

本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》與教育部有關專業教學大綱而設計，內容包括三相異步機單向轉動控制等30個實訓項目，涵蓋維修電工初級、中級、高級主要實訓項目，每個項目又根據需要設有實訓目的、實訓器件、實訓電路、電路原理、器件布局、元件檢查、通電運行、通電運行、故障排除等多種訓練任務。軟件以技能為核心，項目為引領、任務為驅動，職場環境為背景，操作步驟為主線，學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了不可或缺的豐富資源。

★3）配套教學資源：機床電氣線路仿真教學軟件(具有軟件著權)

軟件以實際工程項目為主線，以施工任務為引領，突出技能訓練；強調職場場景，全部訓練在三維場景下進行；重視教學設計，不同的知識單元含有諸如器材、接線、仿真操作等技能訓練教學模塊。軟件采用三維可視化控制與數據庫技術而制作，具有很強的技術性、職業性、情景性、過程性與互動性。軟件設有操作提示，可供學習者自行仿真訓練。

本系統畫面美觀、導航清楚、操作簡單、實訓單元設置合理、仿真效果突出，具有很強的情境性、過程性、交互性和智能性，是集助教、助學的一款不可多得的仿真軟件。包含五大實訓項目：CA6140車床、Z37鉆床、M7130磨床、X62W銑床。

★4）配套教學資源：無紙化考核設備（基于云設備無紙化理論試題庫考試系統）(具有軟件著權)

1.用戶登錄

輸入用戶名、密碼、驗證碼，點擊登錄按紐，登錄到系統。

2.用戶注冊

用戶登錄畫面，點擊注冊按紐，打開用戶注冊畫面。輸入用戶名、密碼、確認密碼、準考證號、身份證號、姓名、考試級別，點擊注冊按紐，注冊成為學員。

3.用戶管理

老師用戶登錄系統后，點擊菜單用戶管理，打開用戶管理畫面。用戶管理畫面，顯示所有用戶列表信息，包括學員與老師。

3.1用戶查詢

用戶管理畫面，選擇考試級別、輸入用戶名、準考證號、姓名，點擊檢索按紐，根據條件顯示用戶信息列表。

3.2添加用戶

用戶管理畫面，點擊添加按紐，打開用戶添加畫面。選擇用戶類別，輸入用戶名、姓名、密碼、確認密碼，點擊確定按紐，保存用戶信息。

3.3修改用戶

用戶管理畫面，選擇某一條用戶信息，點擊編輯按紐，打開用戶信息編輯畫面。選擇用戶類別，輸入用戶名、姓名、密碼、確認密碼、準考證號、身份證號、考試級別，點擊確定按紐，保存用戶信息。

3.4用戶刪除

用戶管理畫面，選擇數據前選擇框，點擊刪除按紐，刪除所選用戶信息。

4.級別管理

4.1級別查詢

老師用戶登錄系統，點擊級別管理，打開級別管理畫面，輸入級別名稱，點擊檢索按紐，根據條件顯示級別信息。

4.2添加級別

級別管理畫面，點擊添加按紐，打開添加級別畫面。輸入級別名稱，點擊確定，保存級別信息。

4.3修改級別

級別管理畫面，選擇數據前某一個選項框，點擊編輯按紐，打開級別修改畫面。輸入級別名稱，點擊確定，保存級別信息。

4.4刪除級別

級別管理畫面，選擇數據前選項框，點擊刪除按紐，刪除選中的級別信息。

5.題庫類別管理

5.1 題庫類別查詢

老師用戶登錄系統后，點擊題庫類別，打開題庫類別管理畫面。輸入題庫類別名稱，點擊檢索按紐，根據輸入條件顯示題庫類別信息列表。

5.2 添加題庫類別

題庫類別管理畫面，點擊添加按紐，打開題庫類別添加畫面。輸入題庫類別名稱，點擊確定按紐，保存題庫類別信息。

5.3 修改題庫類別信息

題庫類別管理畫面，選中某一行選擇框，點擊編輯按紐，打開題庫類別修改畫面。輸入題庫類別名稱，點擊確定按紐，保存題庫類別信息。

5.4 刪除題庫類別信息

題庫類別管理畫面，選擇數據前選項框，點擊刪除按紐，刪除選中的級別信息。

6 .題庫管理

6.1 題庫查詢

教師用戶，登錄系統后，點擊題庫管理，打開題庫管理畫面。選擇題庫級別、題庫類別、試題類型，輸入題目名稱，點擊檢索按紐，根據條件顯示題庫列表信息。

6.2 添加單項選擇題

題庫管理畫面，點擊添加按紐，打開題目添加畫面。

選擇題庫級別、題庫類別、題目類型為單項選擇題。

輸入題目名稱，答案 A、B、C、C，選擇正確的答案選項，點擊確定，保存單項選擇題信息。

6.3 添加多項選擇題

題庫管理畫面，點擊添加按紐，打開題目添加畫面。

選擇題庫級別、題庫類別、題目類型為多項選擇題。

輸入題目名稱，答案 A、B、C、D、E、F、G，選擇正確的答案選項，點擊確定，保存多項選擇題信息。

6.4 添加判斷題信息

題庫管理畫面，點擊添加按紐，打開題目添加畫面。

選擇題庫級別、題庫類別、題目類型為判斷題。

輸入題目名稱，選擇正確的答案選項，點擊確定，保存判斷題信息。

6.5 導入Excel題目信息

題目添加畫面，點擊下載模板按紐，下載題目批量錄入Excel模板。

在模板中，輸入題目名稱，選擇題庫級別、題庫類別、試題類型，正確答案，答案內容等信息并保存。

在畫面中選擇保存后的文件，點擊導入按紐，進行題目批量導入。

6.6 題目信息修改

題庫管理畫面，選中某一行選擇框，點擊編輯按紐，打開題庫修改畫面。

選擇題庫級別、題庫類別、題目類型，輸入題目名稱、答案、選擇正確的答案選項，點擊保存修改題目信息。

6.7 刪除題目信息

題庫管理畫面，選中某一行選擇框，點擊刪除按紐，彈出提示，點擊確定按紐刪除題目信息。

7. 試卷管理

7.1 試卷查詢

教師用戶，登錄系統后，點擊題庫管理，打開試卷管理畫面。選擇試卷級別、考核類型，輸入試卷名稱，點擊檢索按紐，根據條件顯示試卷信息。

7.2 添加試卷

試卷管理畫面，點擊添加按紐，打開添加試卷畫面。

7.3 自動抽題

試卷添加畫面，輸入試卷名稱、試卷級別、考核類型、考試時間，點擊自動抽題按紐，打開自動抽題畫面。

點擊頂部添加抽題專業按紐，在抽題列表中會增加一行，選擇所屬專業，抽題類型，輸入時數，系統會顯示當前專業當前抽題類型在現有題庫中的題數。

輸入單選題目分?jǐn)?shù)，多選題目分?jǐn)?shù)，判斷題目分?jǐn)?shù)，點擊確定抽題按紐，系統會隨機在題庫中抽取相應的題目信息。

在添加專業，選擇專業，抽題類型，題數后，頂部會顯示當前抽取的題目數量以及分?jǐn)?shù)信息。自動抽題完成，點擊保存試卷按紐，保存當前自動抽取題目的試卷信息。

7.4手動組卷

試卷添加畫面，輸入試卷名稱、試卷級別、考核類型、考試時間，點擊進入手工組卷，打開手工組卷畫面。

手動組卷畫面，與題目管理畫面錄入數據方式相同，需要輸入題目分?jǐn)?shù)。

添加題目信息后，點擊保存繼續添加，題目將添加到下方的題目列表中。

點擊列表中刪除按紐，刪除所選題目信息。

題目信息輸入完成，點擊保存試卷按紐，保存手工組卷信息。

7.5 編輯試卷

試卷列表，點擊某一選項框，點擊編輯按紐，打開試卷信息編輯畫面。

如果該試卷未參加考試，才能編輯，否則無法編輯試卷信息。

修改試卷信息，自動抽題或手工抽題，點擊保存試卷按紐，保存試卷信息。

7.6 刪除試卷

試卷列表，點擊某一選項框，點擊刪除按紐，刪除試卷信息。

7.7 啟用試卷

試卷管理畫面，點擊某一選項框，點擊啟用，啟用選擇的試卷為當前使用試卷，并提供給學生考試。

7.8 打印試卷

試卷列表畫面，點擊某一選項框，點擊打印按紐，打開試卷打印畫面。

按鍵盤Ctrl + P鍵，打兇當前試卷信息。

8.模擬成績

8.1模擬成績查詢

教師用戶，登錄系統點擊模擬成績菜單，打開模擬成績列表畫面。輸入檢索條件：試卷名稱、學生姓名、準考證號、身份證號，點擊檢索按紐，根據條件顯示模擬成績信息。

8.2模擬成績?cè)敿?xì)

模擬成績列表畫面，點擊第一次模、第二次模擬、第三次模擬，打開模擬成績?cè)敿?xì)畫面。

模擬成績根據專業顯示，總分、總題數、正確題數，評價信息。

8.3導出成績

點擊導出按紐，將成績導出為Excel文件格式。

9. 實戰成績

9.1實戰成績查詢

教師用戶，登錄系統點擊實戰成績菜單，打開實戰成績列表畫面。

輸入檢索條件：試卷名稱、學生姓名、準考證號、身份證號，點擊檢索按紐，根據條件顯示實戰成績信息。

9.2導出實戰成績

點擊導出按紐，將實戰成績導出為Excel文件。

10.在線考試

10.1在線考試

學生用戶，登錄系統，點擊在線考試按紐，打開在線考試信息畫面。

在線考試分為模擬與實戰考試，模擬考試分為三次考試，首次回答該試卷所有題目信息，第二次，第三次分別為回答上一次錯誤題目信息，實戰考試只考試一次。

點擊開始模擬按紐，打開考試畫面。

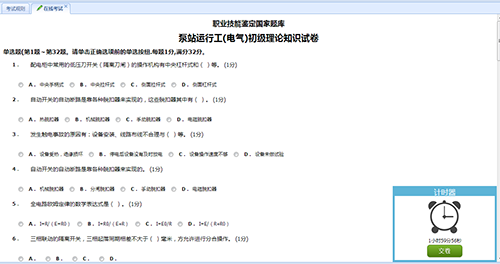

依次回答試卷題目選項，下方為倒計時窗口，如果回答時間超過倒計時時間，將自動提交試卷。

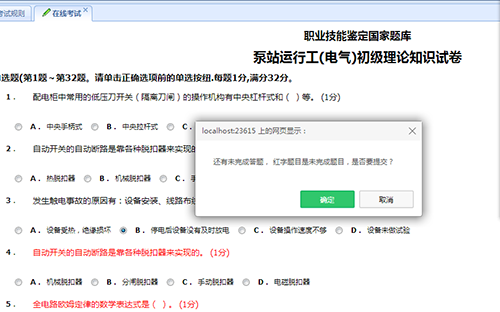

提交試卷時，如有未完成題目，系統會自動提示，并將題目?jī)?nèi)容標記為紅色。點擊確定可提交試卷。

題目回答完成，提交試卷，顯示考試成績信息。

11.歷史成績

11.1 歷史模擬成績查看

學生用戶登錄后，點擊模擬成績，可查看歷史模擬成績?cè)敿?xì)信息。

11.2 歷史實戰成績查看

學生用戶登錄后，點擊實戰成績，可查看歷史實戰成績?cè)敿?xì)信息。

★5）通訊板：

1）實驗臺地址范圍0-255。

2）具有WIFI、RJ45、RS485上位機通信接口。

3）上位機與各學生實驗臺智能測量?jī)x表數據交換，接口轉換功能。

4）工作溫度范圍-20℃～+50℃。

★6）實驗臺管理系統（上位機軟件）（具有軟件著作權）

1）添加、刪除、配置各實驗臺模塊。

2）實時監測各學生實驗臺各項模塊實時參數。

3）遠程控制各實驗臺模塊功能開關，按鍵鎖定。

4）軟件用戶登錄管理功能。

五、裝置可完成的實驗項目

（一）電機及拖動部分實驗

1.直流電機實驗

(1)認識實驗

(2)直流發電機

(3)直流并勵電動機

(4)直流串勵電動機

(5)直流并勵電動機轉動慣量的測定

2.變壓器實驗

(1)單相變壓器(空載、短路和負載實驗)

(2)三相變壓器(空載、短路和負載實驗)

(3)三相變壓器的聯接組和不對稱短路

(4)三相三繞組變壓器

(5)單相變壓器的并聯運行

(6)三相變壓器的并聯運行

3.異步電機實驗

(1)三相鼠籠異步電動機的工作特性（空載試驗、短路試驗、負載試驗）

(2)三相異步電動機的起動與調速（直接起動、Y-Δ起動、自耦變壓器降壓起動、轉子串電阻起動、 轉子串電阻調速）

(3)單相電容起動異步電動機（空載試驗、短路試驗、負載試驗）

(4)單相電容運轉異步電動機（空載試驗、短路試驗、負載試驗）

(5)單相電阻起動異步電動機

4.同步電機實驗

(1)三相同步發電機的運行特性

(2)三相同步發電機的并網運行

(3)三相同步電動機

(4)三相同步電機參數的測定

(5)三相同步發電機的突然短路

(6)三相同步電機的不對稱運行

5.電動機機械特性的測定

(1)直流他勵電動機在各種運轉狀態下的機械特性

(2)三相異步電動機在各種運行狀態下的機械特性

(3)三相異步電機M-S曲線的測繪

6.微特電機實驗

(1)旋轉編碼器實驗

(2)直流伺服電機實驗

7.繼電接觸控制與電力拖動（電氣控制）的實驗

(1)三相異步電動機點動和自鎖的控制線路

(2)三相異步電動機正反轉的控制線路

(3)順序控制線路

(4)三相鼠籠異步電動機降壓起動的控制線路(Y-Δ)

(5)三相線繞式異步電動機起動的控制線路

(6)三相異步電動機能耗制動的控制線路

(7)三相異步電動機單向啟動及反接制動的控制線路

(8)電動葫蘆的電氣控制線路

8.電機的啟動與調速實驗

(1)軟啟動實驗

(2)變頻器調速實驗

(3)星三角形啟動實驗

(4)自耦降壓?jiǎn)��?dòng)實驗

(5)電動機正反轉實驗
