整車智能教學系統(科魯茲)
一、實驗實訓汽車
本實訓二手科魯茲1.6L自動檔整車以原車為基礎、配合教學實訓排故示教板了解設置整個整車故障排除。了解汽車結構原理以及構造組成。汽車無損壞,各系統功能正常。

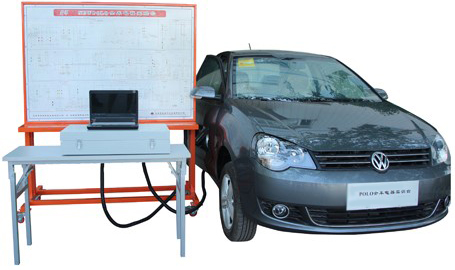

二、整車電控系統實訓臺（1套）
1、整車電控系統實訓臺功能：
（1）整車電控系統實訓臺用于汽車電控系統的教學與實訓，包含汽車電控系統六大部分：發動機電控系統、自動變速器、ABS系統、SRS系統、音響系統、空調系統，燈光與車身電器系統；
（2）測量面板：面板上的電路圖完全根據原廠電路圖設計，安裝4mm測點，可進行電控系統信號測量與分析；
（3）故障設置系統：可以進行多種類型故障設置與故障模擬，包括斷路、短路、間歇性故障、信號不準等；
（4）汽車各系統正常運行，保留完整的動力傳動系統及控制系統。
（5）檢測操作臺通過航空插頭和連接電纜與整車連接，保持原車所有功能�？刹鸪龣z測操作臺，整車可正常行駛。
（6）可移動"檢測操作臺"，可分別進行各控制系統的檢測實訓（電控發動機、變速器控制系統、ABS控制系統、SRS控制系統、空調控制系統、音響系統、燈光和車身電氣控制系統）
（7）檢測操作臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板UV平板噴繪有永不褪色的彩色電路圖；學員可直觀對照電路圖和原車發動機、變速器、ABS、空調、燈光與車身電氣系統實物，認知和分析各控制系統的工作原理。
（8）檢測操作臺面板上安裝有檢測端子，可直接在面板上進行原車發動機、變速器、ABS、空調、燈光與車身電氣控制系統的檢測實訓。
（9）可實現汽車保養與維護操作。
（10）可實現汽車拆裝和真車工況演示。
（11）檢測操作臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
三、功能特點
1.進行汽車各系統的原理與結構展示。
2．各系統工作正常，動態演示系統各工況。
4．車身解剖，剖面涂不同顏色，突出結構層次。
5．保留車輪裝置，方便移動設備與完整性能。
6．配套使用說明書及實訓指導書。
四、設備配置

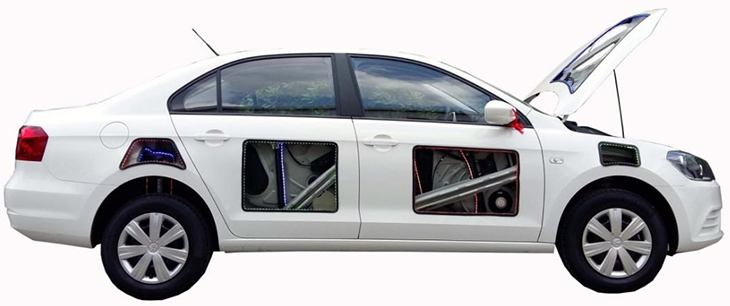

（1）實訓汽車, 對半解剖車身的汽車總成（包含系統各總成及內外附件等）.
（2）包括實訓臺，測量面板，故障設置系統，信號模擬系統；
（3）專用全套線纜1套，包括ECU轉換器等，能實現實訓臺與整車電控系統對接；
（4）6模塊（發動機電控系統、自動變速器、ABS系統、SRS系統、空調系統，車身電器系統）
教學板外形：約1740*650*1700mm,安裝原理面板（采用4mm鋁塑板UV平板噴繪）與檢測端子。
（5）使用說明書、實驗指導書、原車維修手冊。
|
